OPPO R9S进水后出现音量加键失效的故障,这类问题并没有什么难度,维修思路关键在两个点,按键一共就两个触点,一个为接地,接地不需要理会,另一个是1.8V电压,由电源IC输出,经电阻转换过来送到按键触点,同时受CPU的控制,接受CPU的指令。

oppo手机媒体音量失灵(oppo手机无缘无故没声音了)

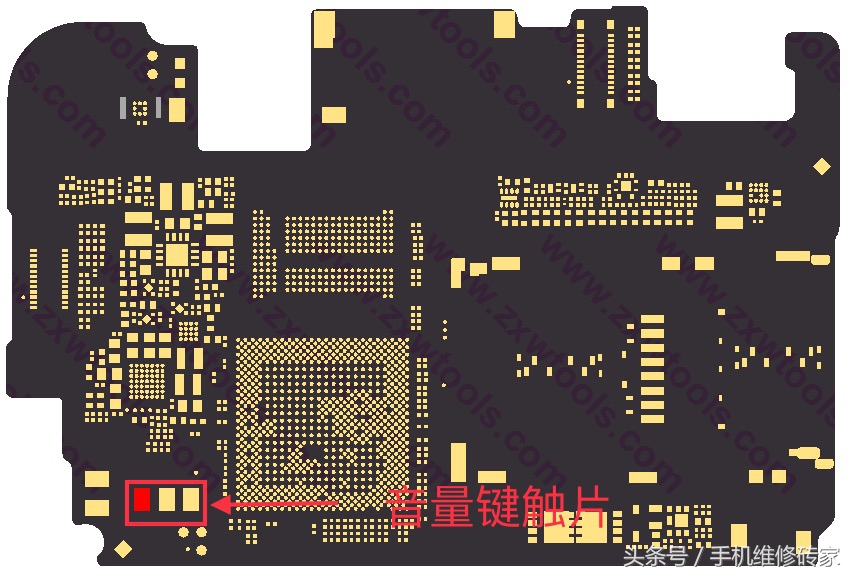

红色方框内为音量键触片,红色块为音量加键

在正常开机的情况下,音量加减键都应有1.8V电压,如果电压明显偏低,或者无电压,则是供电电路问题,可短接电阻解决。

oppo手机媒体音量失灵(oppo手机无缘无故没声音了)

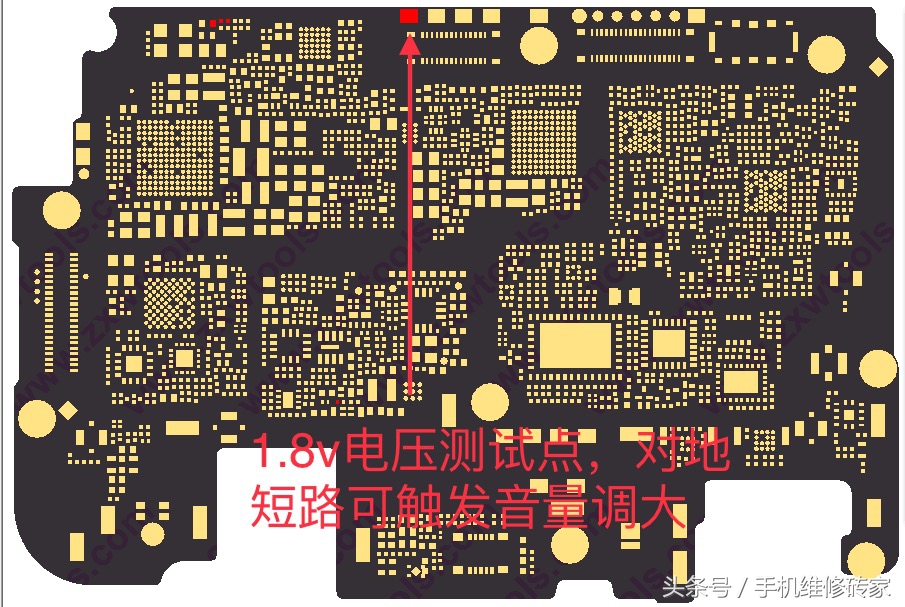

红色区域为音量加键测试点,该处应有1.8V电压,对地短路可触发音量加键工作

例如,音量加键测试点若无1.8V电压,可短接1.8V电压转换电阻解决,若测试点有1.8V电压,则CPU输出的控制信号未能送到测试点,可短接另一个电阻。

oppo手机媒体音量失灵(oppo手机无缘无故没声音了)

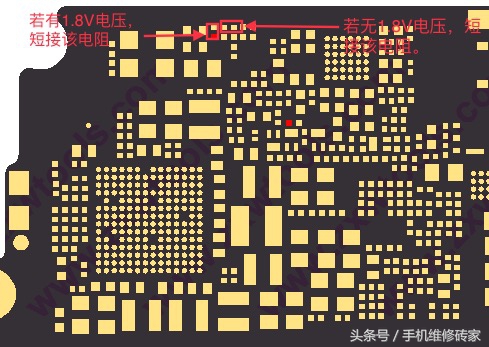

短接红色框内电阻

还有一种情况,如果测试点上有1.8V电压,短接两个电阻仍无法修复,那么则是CPU本身坏或虚焊。
